Co to jest czujnik ruchu i jak działa czujnik PIR

Odpowiadając na pytanie, co to jest czujnik ruchu, powiem wprost: to urządzenie elektroniczne, które wykrywa pojawienie się lub ruch obiektu w swoim polu działania i przełącza obwód elektryczny. Najczęściej spotkasz czujnik PIR, który reaguje na zmianę promieniowania podczerwonego. Gdy człowiek lub zwierzę przetnie pole detekcji, czujnik wysyła impuls, a ten uruchamia światło, alarm albo inną automatykę.

Zanim kupisz: co to jest czujnik ruchu i jakie warianty znajdziesz na rynku?

Skoro wiesz już, co to jest czujnik ruchu, czas sprawdzić, że to dość pojemna kategoria. Najpopularniejszy w domach i mieszkaniach jest czujnik PIR, ale na rynku znajdziesz też czujniki mikrofalowe, dualne i takie, które analizują obraz z kamery. Każdy działa inaczej i znajduje zastosowanie w nieco innych sytuacjach.

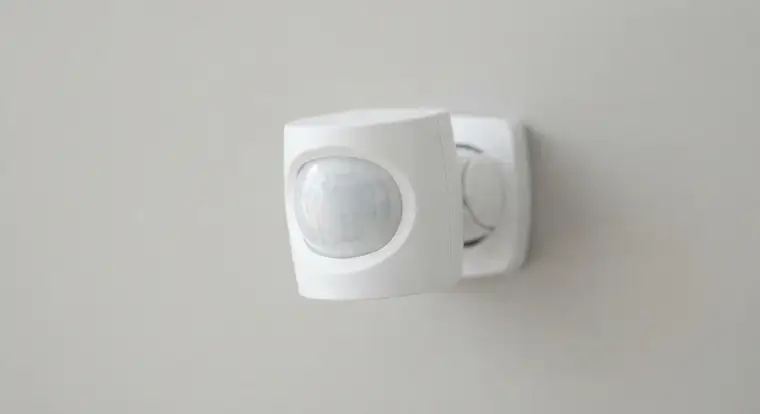

Czujnik PIR to rozwiązanie pasywne. Nie wysyła żadnego sygnału, tylko w sposób bierny odbiera podczerwień z otoczenia. Dzięki temu jest tani, prosty w budowie i niezawodny, a do tego zużywa minimalne ilości energii. Większość lamp z czujnikiem ruchu, które montuje się przy wejściu do domu albo na klatce schodowej, korzysta właśnie z tej technologii.

Czujnik mikrofalowy działa na zupełnie innej zasadzie. Emituje fale elektromagnetyczne o wysokiej częstotliwości i analizuje ich odbicie od obiektów, tak jak robi to radar. Radzi sobie z wykryciem ruchu przez cienkie ściany, ale potrafi też generować fałszywe alarmy. Jest droższy od PIR i zużywa więcej prądu. Co ciekawe, wysokie częstotliwości potrafią być problematyczne także dla innych urządzeń. Niekiedy to właśnie dlatego wideodomofon traci połączenie z aplikacją.

Czujnik dualny łączy oba rozwiązania. Wymaga jednoczesnego potwierdzenia ruchu przez PIR i moduł mikrofalowy, dlatego omija wiele błędów. Najdroższe czujniki z analizą obrazu potrafią odróżnić człowieka od psa, ale do większości domowych instalacji to zwykle przerost formy nad treścią. Jeśli czujnik ma tylko zapalać światło na podjeździe albo włączać alarm po wejściu do korytarza, czujnik PIR zupełnie wystarczy.

Jak czujnik PIR wykrywa ruch i co się dzieje w jego wnętrzu?

Każde ciało o temperaturze wyższej od zera emituje promieniowanie podczerwone. Człowiek ma na powierzchni skóry około 34-36 stopni, więc wyraźnie odcina się od tła, którym zwykle jest ściana o temperaturze 20 stopni. Czujnik PIR wykorzystuje właśnie tę różnicę, ale nie mierzy temperatury punktowo.

W środku obudowy znajduje się element piroelektryczny. Materiał, z którego jest zrobiony, generuje napięcie elektryczne, kiedy zmienia się jego temperatura. Przed elementem montuje się soczewkę Fresnela, która dzieli pole widzenia czujnika na osobne sektory. Dzięki temu czujnik nie widzi całego pomieszczenia jako jednorodnej powierzchni, tylko jakby podzielonego na wąskie paski.

Gdy ktoś przechodzi z jednego sektora do drugiego, promieniowanie jego ciała pada na raz na jedną część elementu, a za chwilę na inną. W elemencie powstaje różnica temperatur między jego połówkami, a w konsekwencji różnica napięć. Układ elektroniczny odczytuje tę zmianę i podaje sygnał na wyjściu: światło się zapala, alarm się uzbraja, roleta się zamyka.

Dlatego czujnik PIR nie zareaguje na nieruchomą osobę siedzącą w fotelu. Ktoś, kto stoi bez ruchu, emituje podczerwień, ale nie powoduje zmiany obrazu między sektorami. Czujnik „widzi” tylko zmianę, a nie samo ciepło. Co więcej, po każdym zadziałaniu potrzebuje chwili na uspokojenie układu, zwykle od kilku do kilkunastu sekund. To celowe, żeby nie włączał i nie wyłączał światła w kółko.

PIR, mikrofalowy czy dualny - który wybrać do swojego domu?

Nie ma jednego idealnego czujnika do każdej sytuacji. PIR doskonale sprawdza się przy oświetleniu podjazdu, w garażu, w korytarzu i w systemach alarmowych, gdzie intruz musi przejść przez pole detekcji. Montując czujnik tak, żeby jego pole widzenia przecinało ścieżkę ruchu, masz dużą skuteczność przy niskich kosztach. Analogicznie postępujesz przy wyborze czujnika zalania Wi-Fi czy Zigbee: zawsze liczą się konkretne warunki, w jakich ma pracować.

PIR ma jednak ograniczenia, które warto znać przed zakupem. Jeśli ktoś zbliża się do czujnika dokładnie na wprost, jego obraz w soczewce nie przechodzi między sektorami tak wyraźnie, jak wtedy, gdy przecina je bokiem. Zwykle czujnik i tak zadziała, ale zasięg i czułość w takiej sytuacji spadają. PIR nie wykryje też ruchu za ścianą, a w pomieszczeniu, w którym ktoś stoi nieruchomo, nie zareaguje wcale.

Jeśli zabezpieczasz biuro albo magazyn, gdzie ktoś może próbować się skradać, lepszy będzie czujnik mikrofalowy. Jego wiązka przenika przez cienkie przeszkody i wykrywa ruch nawet bardzo wolny. W zamian masz ryzyko fałszywych alarmów od ruchów na zewnątrz pomieszczenia. Czujnik dualny to taki kompromis: dopiero gdy PIR i mikrofala potwierdzą ruch jednocześnie, system podejmuje działanie. W praktyce eliminuje to większość błędów, ale podbija cenę i zużycie prądu.

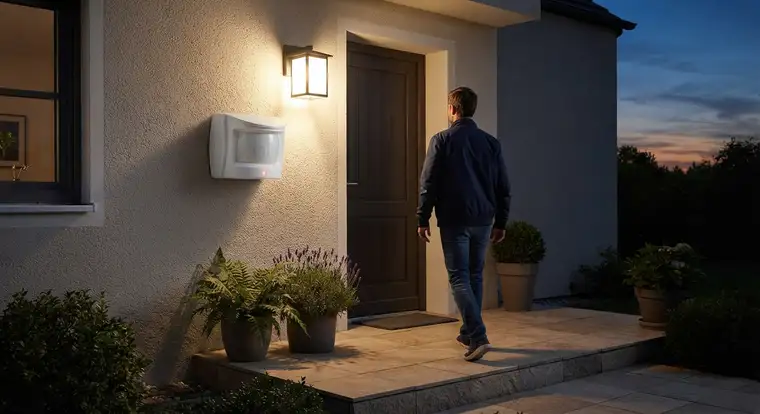

Gdzie zamontować czujnik ruchu, żeby robił dokładnie to, czego od niego chcesz?

Najczęstszy błąd to montaż czujnika w złym miejscu albo pod złym kątem. Podobnie trzeba prawidłowo umieścić czujnik zalania przy pralce, żeby działał skutecznie. Czujnik PIR umieszczaj na wysokości 2-2,5 metra. Jeśli zamontujesz go niżej, będzie obejmował swoim polem widzenia koty i małe psy. Jeśli wyżej, możesz nie zauważyć ruchu tuż przy ścianie, w tzw. martwej strefie pod obudową.

Czujnik ma działać w poprzek ścieżki ruchu, a nie wzdłuż niej. Najlepiej sprawdza się montaż w narożniku pomieszczenia albo bezpośrednio nad drzwiami, przez które ktoś wchodzi. Wtedy wchodząca osoba przecina soczewkę Fresnela bokiem, co daje mocny i pewny sygnał.

Unikaj kierowania czujnika na źródła ciepła: kaloryfer, klimatyzator, wentylator czy nasłonecznioną ścianę. Różnice temperatur w tych miejscach potrafią wygenerować impuls fałszywy. Na zewnątrz czujnik powinien być skierowany na bramę, chodnik lub parking, a nie na ruchliwą ulicę. Przejeżdżające samochody będą włączać światło co chwilę, a twoi sąsiedzi szybko cię za to nie polubią.

Soczewka Fresnela ma ograniczony kąt widzenia, zwykle od 90 do 120 stopni. Zasięg w dobrych warunkach sięga 8-12 metrów, ale realnie będziesz miał mniej, jeśli zamontujesz czujnik wysoko i pod ostrym kątem. Producenci podają parametry dla idealnych warunków, a w praktyce liczy się konkretne ustawienie.

Dlaczego czujnik ruchu włącza światło bez powodu i jak to naprawić?

Czujnik, który zapala światło, kiedy nikt nie przechodzi, potrafi wyprowadzić z równowagi. Najczęściej winowajcą nie jest sam sprzęt, tylko jego położenie. Kaloryfer rozgrzewa powietrze, a to porusza się pod sufitem i potrafi imitować ruch. Podobnie działają przeciągi, które poruszają firanką albo gałęziami tuż za oknem. Prąd ciepłego powietrza jest dla PIR dokładnie takim samym sygnałem jak przechodzący człowiek.

Inna częsta przyczyna to owady na soczewce. Mały pająk albo ćma w odległości kilku milimetrów od soczewki powoduje dużą zmianę obrazu i wysyła impuls do układu. Wystarczy przetrzeć obudowę suchą ściereczką. Pomaga też zmniejszenie czułości potencjometrem, jeśli twój model ma taką regulację.

Za fałszywe alarmy odpowiadają też odblaski światła samochodów, szybka zmiana oświetlenia słonecznego albo przejeżdżający w oddali pociąg. W nowszych modelach pojawia się funkcja pet immunity, czyli zmniejszona czułość na małe obiekty poruszające się blisko ziemi. Jeśli alarm włącza się na widok kota sąsiada, warto zainwestować w taki czujnik albo po prostu zmienić kąt nachylenia soczewki, tak żeby pomijała dolny fragment podwórka.

Niektórzy producenci pozwalają ustawić czas załączenia od kilku sekund do kilkunastu minut oraz czułość na ruch. Zanim oddasz czujnik do serwisu, przetestuj różne ustawienia i obserwuj, o której godzinie alarm się powtarza. Jeśli dzieje się to zawsze o wschodzie słońca, masz niemal pewność, że to nie usterka, tylko zmiana światła padająca na soczewkę.

Najczęstsze pytania o czujniki ruchu

Czy czujnik ruchu działa w nocy?

Tak, czujnik PIR działa w całkowitej ciemności. Wykrywa promieniowanie podczerwone, które zależy od temperatury obiektu, a nie od ilości światła widzialnego. Dlatego sprawdza się w roli elementu systemu alarmowego i oświetlenia zewnętrznego, które ma się włączać po zmroku. W nocy tło jest zwykle chłodniejsze, więc różnica temperatur między człowiekiem a otoczeniem jest nawet większa niż w dzień.

Czy czujnik PIR widzi przez ścianę?

Nie, czujnik PIR nie wykrywa ruchu przez ścianę. Promieniowanie podczerwone nie przenika przez mury, a soczewka Fresnela widzi tylko to, co znajduje się w jej polu widzenia. Jeśli chcesz wykrywać ruch za ścianą, potrzebujesz czujnika mikrofalowego, którego fale przechodzą przez cienkie przeszkody. Pamiętaj jednak, że taka właściwość zwiększa też ryzyko fałszywych alarmów.

Jaki zasięg ma czujnik ruchu PIR?

Typowy czujnik PIR ma zasięg od 8 do 12 metrów i kąt widzenia 90-120 stopni. Wartości te dotyczą idealnych warunków, w których czujnik patrzy prostopadle na przechodzącą osobę. W praktyce zasięg maleje, gdy montujesz go na dużej wysokości, pod ostrym kątem albo w pomieszczeniu o wysokiej temperaturze. Kupując czujnik, sprawdź dane na opakowaniu i załóż sobie margines bezpieczeństwa.

Czy czujnik ruchu reaguje na zwierzęta domowe?

Tak, czujnik PIR może reagować na zwierzęta, bo każde ciało stałocieplne emituje podczerwień. Pies przechodzący blisko czujnika często uruchamia alarm, szczególnie gdy ma kontakt z soczewką Fresnela. Rozwiązaniem jest funkcja pet immunity, która zmniejsza czułość na małe obiekty poruszające się nisko nad ziemią. Dobrym sposobem jest też precyzyjne ustawienie kąta nachylenia i zamontowanie czujnika tak, by nie obejmował podłogi.

Czy czujnik ruchu zużywa dużo energii elektrycznej?

Czujnik ruchu w trybie czuwania zużywa zwykle od 0,1 do 1 W energii, w zależności od modelu i zastosowanej technologii. To bardzo mało, dlatego czujniki działające całą dobę nie mają większego wpływu na rachunek za prąd. Czujniki mikrofalowe są bardziej energochłonne niż PIR, ale różnica nadal liczy się w ułamkach wata. Największym odbiorcą energii w całym układzie zwykle pozostaje sama lampa lub syrena alarmowa.

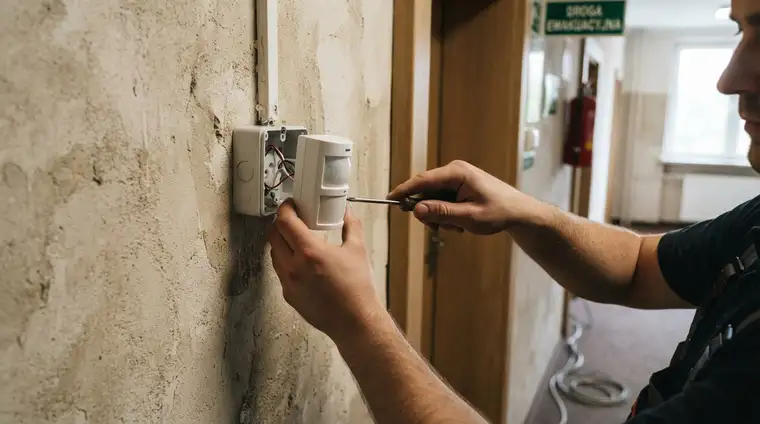

Jak podłączyć czujnik ruchu do lampy?

Podłączenie zwykle wymaga połączenia trzech przewodów: fazowego, neutralnego i wyjściowego do odbiornika. W starszych instalacjach potrafi zabraknąć przewodu neutralnego w puszce, dlatego przed zakupem sprawdź, jakie masz okablowanie. Jeśli nie czujesz się pewnie przy pracy z instalacją elektryczną 230 V, poproś o pomoc elektryka. Błędne podłączenie grozi porażeniem i uszkodzeniem czujnika.
