Jak podłączyć czujnik ruchu do lampy krok po kroku dla początkujących

Jak podłączyć czujnik ruchu do lampy? Najprostszy wariant to trzy przewody: fazowy L z sieci idzie na zacisk L czujnika, neutralny N na zacisk N, a przewód lampy łączysz z wyjściem L' czujnika. Całość robisz przy wyłączonym zasilaniu, po sprawdzeniu braku napięcia próbnikiem.

Zanim chwycisz za wkrętak - narzędzia i bezpieczeństwo

Zacznij od wyłączenia bezpiecznika w rozdzielni, nie samego włącznika. W starych instalacjach włącznik bywa wpięty w przewód neutralny, więc po jego wyłączeniu w oprawie nadal może być faza. Po wyłączeniu bezpiecznika sprawdź próbnikiem dwubiegunowym każdy przewód w puszce. To zajmuje minutę, a ratuje życie.

Przygotuj podstawowy zestaw:

• wkrętak izolowany krzyżowy i płaski,
• próbnik napięcia,
• szczypce do przewodów,
• kostki Wago lub złączki śrubowe,
• taśmę izolacyjną,
• latarkę.

Przyda się też telefon, żeby zrobić zdjęcie układu przewodów przed rozkręceniem oprawy. Po złożeniu wszystko wróci na swoje miejsce bez zgadywania.

Czujniki ruchu dzielą się na trzy grupy. Trzyprzewodowe potrzebują fazy, neutralnego i przewodu ochronnego, więc działają pewnie i nadają się do LED. Dwuprzewodowe radzą sobie bez N, ale mają ograniczenia, o których przeczytasz niżej. Trzecia grupa to czujniki bateryjne i inteligentne, które komunikują się przez Wi-Fi lub Zigbee i nie wymagają prowadzenia kabla do lampy.

Zakupy zrobisz w Leroy Merlin, Castoramie albo na Allegro. Prosty czujnik ścienny kosztuje 30-80 zł, moduł sufitowy z regulacją lux i czasu to wydatek 60-150 zł. Do tego dochodzi ewentualna puszka i złączki. Jeśli planujesz też inne zabezpieczenia w domu, warto wiedzieć, jak prawidłowo umieścić czujnik zalania przy pralce.

Jak podłączyć czujnik ruchu do lampy z trzema przewodami

To wariant, który polecam początkującym. Schemat jest prosty, a czujnik dostaje pełne zasilanie i nie sprawia niespodzianek z migającą żarówką LED. Kolejność działań wygląda tak:

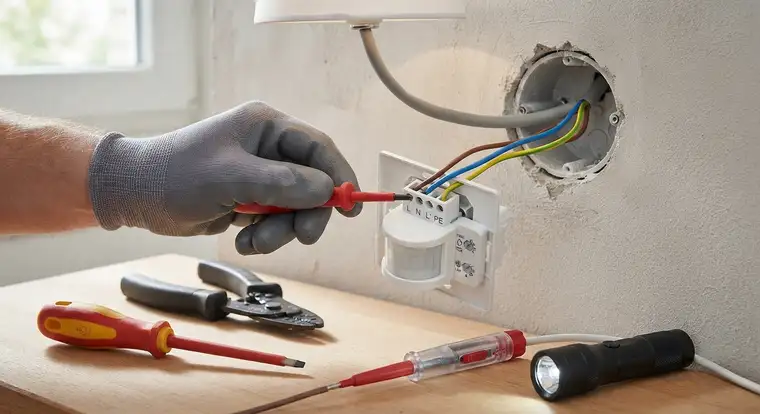

1. Wyłącz bezpiecznik i sprawdź próbnikiem, że w puszce nie ma napięcia.
2. Rozkręć oprawę lub puszkę i zrób zdjęcie przewodów.
3. Rozpoznaj żyły: brązowa lub czarna to faza L, niebieska to neutralny N, żółto-zielona to przewód ochronny PE.
4. Podłącz zasilanie do czujnika: L z sieci na zacisk L, N z sieci na zacisk N, PE na zacisk PE, jeśli obudowa jest metalowa.
5. Podłącz lampę: jej przewód fazowy na zacisk L' (wyjście przekaźnika), neutralny do wspólnego N, ochronny do PE.
6. Zamocuj czujnik w miejscu, w którym „widzi” wejście do pomieszczenia, i ustaw parametry.
7. Włącz bezpiecznik i przetestuj działanie, przechodząc przed czujnikiem.

Zacisk L' bywa oznaczony kolorem czerwonym albo symbolem strzałki. To wyjście, które czujnik załącza po wykryciu ruchu. Faza z sieci musi trafić na L, nigdy na L'. Zamiana tych dwóch zacisków to najczęstszy powód, dla którego lampa świeci non stop albo nie reaguje wcale.

Jeśli przewody są stare i nie mają kolorów, potraktuj próbnik jako podstawowe narzędzie. Faza świeci po dotknięciu do niej i do przewodu ochronnego lub do rury wodociągowej. Neutralny nie świeci, ale nie zakładaj tego z góry - sprawdzaj każdy przewód osobno.

Czujnik dwuprzewodowy - rozwiązanie do starych instalacji

W blokach z lat 70. i 80. w puszce włącznika często nie ma przewodu neutralnego. Światło działa, bo faza idzie do włącznika, a z niego do lampy, ale N jest tylko przy oprawie. W takiej sytuacji montaż czujnika trzyprzewodowego wymaga przeciągnięcia dodatkowego kabla, co nie zawsze jest możliwe bez kucia ściany.

Czujnik dwuprzewodowy obejmuje ten problem. Podłączasz go szeregowo w obwodzie lampy i pobiera niewielki prąd przez żarnik, żeby zasilić własny układ. Działa dobrze z żarówkami tradycyjnymi i halogenami o mocy od około 40 W. Problem pojawia się przy LED - zbyt mały pobór prądu sprawia, że czujnik nie startuje albo żarówka miga po wyłączeniu.

Rozwiązania są dwa. Możesz dołożyć w obwodzie dodatkowe obciążenie w postaci żarówki albo kondensatora bypass montowanego równolegle do oprawy. Drugi wariant to wymiana czujnika na trzyprzewodowy i doprowadzenie N. Jeśli planujesz oświetlenie LED w całym mieszkaniu, od razu wybierz drugą opcję - oszczędzisz sobie nerwów. W takiej sytuacji warto sprawdzić, jak zainstalować inteligentny włącznik światła bez przewodu, zwłaszcza gdy myślisz o sterowaniu światłem z aplikacji.

Ustawienia czujnika, które decydują o komforcie

Po podłączeniu zostają trzy pokrętła lub trzy parametry w aplikacji. Każdy ma konkretne znaczenie i każdy warto dopasować do pomieszczenia, nie zostawiać na wartościach fabrycznych.

Czas świecenia określa, jak długo lampa pali się po ostatnim ruchu. Zakres w typowych modelach to od 5 sekund do 10 minut. W przedpokoju ustaw 1-2 minuty, w garażu 30 sekund, a w piwnicy nawet 5 minut, jeśli schodzisz z siatkami. Zbyt krótki czas oznacza, że światło gaśnie, gdy stoisz w kuchni i mieszasz zupę.

Czułość odpowiada za zasięg i kąt wykrywania. Standard to 3-12 metrów i 120-180 stopni. W małej łazience ogranicz zasięg do minimum, żeby czujnik nie łapał ruchu za ścianą. W ogrodzie ustaw maksimum i skieruj soczewkę w stronę furtki.

Trzeci parametr to próg natężenia światła, oznaczany jako lux. Ustawiasz nim, o jakiej porze czujnik zacznie reagować. Wartość 50-200 lx oznacza, że lampa włączy się dopiero po zmroku. Wartość 2000 lx sprawi, że czujnik będzie pracował również w dzień. Testuj ustawienia wieczorem, nie w południe przy oknie. Przy ustawianiu lux warto wiedzieć, czym się różni czujnik ruchu od czujnika zmierzchu, bo próg natężenia światła nie jest tym samym co automatyczne załączanie po zmroku.

Najczęstsze błędy przy montażu czujnika ruchu

• Brak weryfikacji napięcia. Wyłączenie samego włącznika nie wystarcza, bo w starej instalacji może ono odcinać neutralny, a nie fazę.
• Zamiana zacisków L i L'. Kończy się lampą świecącą bez przerwy.
• Zakup czujnika dwuprzewodowego do lampy LED bez dodatkowego obciążenia. To prawie gwarancja migania.
• Montaż w złym miejscu. Za szybą, naprzeciw okna, nad grzejnikiem, przy kratce wentylacyjnej albo klimatyzatorze czujnik reaguje na ruch powietrza i włącza światło bez powodu.
• Zbyt wysoki próg lux ustawiony latem i zapomniany jesienią. Lampa przestaje się włączać wieczorem, bo czujnik uznaje, że jest jeszcze jasno.
• Brak przewodu ochronnego przy metalowej obudowie czujnika lub oprawy.
• Luźno dokręcone przewody w złączkach. Iskrzą i grzeją się po kilku tygodniach pracy.

Czy czujnik ruchu można połączyć z istniejącym włącznikiem?

Tak, i robi się to na dwa sposoby. Pierwszy to wpięcie czujnika między włącznikiem a lampą. Włącznik pełni wtedy rolę głównego odcinacza, a czujnik decyduje o zapaleniu. Minus jest taki, że przy wyłączonym włączniku czujnik nie działa, a przy włączonym światło gaśnie po ustawionym czasie, nawet jeśli chcesz je mieć na stałe.

Drugi wariant to włącznik równolegle do czujnika. Po przełączeniu omijasz czujnik i lampa świeci bez przerwy, na przykład gdy sprzątasz albo przyjmujesz gości. Wymaga to dodatkowego przewodu w puszce, więc w starych instalacjach bywa kłopotliwe. Alternatywą jest moduł przekaźnika albo inteligentny czujnik z aplikacją, który pozwala sterować światłem z telefonu.

Warto sprawdzić, czy w puszce włącznika jest przewód neutralny. Jeśli go brak, a chcesz mieć pełną kontrolę nad lampą, zaplanuj przeciągnięcie kabla albo wybierz czujnik dwuprzewodowy z żarówką o odpowiednim poborze prądu.

Najczęstsze pytania

Czy można podłączyć czujnik ruchu do lampy bez przewodu neutralnego?

Tak, ale wymaga to czujnika dwuprzewodowego. Taki model pobiera niewielki prąd przez żarówkę i nie potrzebuje osobnego N. Warunek jest jeden: musisz zapewnić minimalne obciążenie, zwykle 40-60 W. Przy żarówkach LED o mocy 5-10 W czujnik może nie startować albo powodować miganie. Wtedy dokładasz kondensator bypass lub dodatkową żarówkę.

Ile przewodów wychodzi z czujnika ruchu?

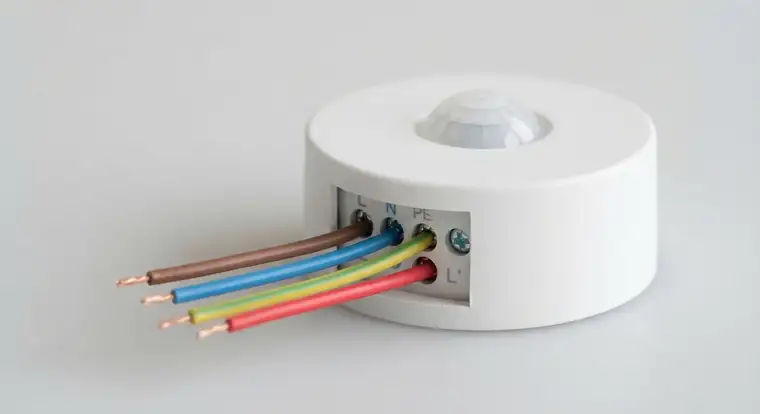

Typowy czujnik trzyprzewodowy ma cztery zaciski: L, N, PE i L'. Dwa pierwsze służą do zasilania samego czujnika, trzeci to uziemienie obudowy, czwarty to wyjście na lampę. Czujnik dwuprzewodowy ma tylko dwa zaciski i wpinany jest szeregowo w obwód lampy. Modele bezprzewodowe nie mają zacisków w ogóle, bo zasilane są bateriami.

Dlaczego lampa LED miga po podłączeniu czujnika ruchu?

Migotanie wynika z tego, że czujnik dwuprzewodowy pobiera prąd przez żarówkę, a LED zużywa go zbyt mało, żeby układ stabilnie pracował. Rozwiązaniem jest kondensator bypass montowany równolegle do oprawy, dodatkowa żarówka w obwodzie albo zmiana czujnika na trzyprzewodowy. Migotanie może też powodować luźne złącze lub uszkodzony przekaźnik w czujniku.

Jak ustawić czujnik ruchu, żeby nie włączał się w dzień?

Odpowiada za to parametr lux, czyli próg natężenia światła. Ustaw go w zakresie 50-200 lx, wtedy czujnik zacznie reagować dopiero po zmroku. Jeśli pokrętło stoi na maksimum, lampa będzie się zapalać również w południe. Ustawienie sprawdzaj wieczorem, bo w dzień trudno ocenić, czy czujnik działa poprawnie.

Czy czujnik ruchu działa z lampą sufitową LED?

Tak, pod warunkiem że czujnik jest trzyprzewodowy i ma odpowiednią moc przełączania. Większość modeli obsługuje obciążenie do 1000-2000 W dla żarówek i znacznie mniej dla LED, więc sprawdź kartę produktu. Lampa sufitowa LED o mocy 20-30 W mieści się w normie. Czujnik sufitowy montuje się bezpośrednio w miejscu starej oprawy.

Czy podłączenie czujnika ruchu wymaga elektryka?

Przy wyłączonym zasilaniu i sprawdzonych przewodach poradzisz sobie sam, jeśli masz podstawowe narzędzia i rozumiesz oznaczenia L, N, PE i L'. Elektryk jest potrzebny, gdy w puszce brakuje przewodu neutralnego, instalacja jest stara i bez oznaczeń albo planujesz rozbudowę obwodu. W budynkach wielorodzinnych ingerencja w instalację wymaga zgody administracji.
