Czym się różni czujnik ruchu od czujnika zmierzchu w instalacji oświetlenia

Czym się różni czujnik ruchu od czujnika zmierzchu? Czujnik ruchu włącza światło, gdy wykryje Twoją obecność, niezależnie od pory dnia. Czujnik zmierzchu załącza oświetlenie, gdy poziom światła zewnętrznego spadnie poniżej ustawionego progu. Różnica sprowadza się do bodźca: ruch kontra ciemność. Oba sterują tym samym obwodem na różne sposoby.

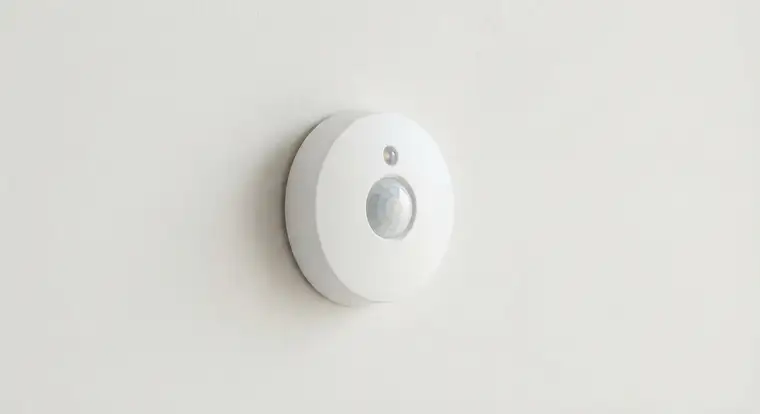

Jak działa czujnik ruchu i co wyzwala jego reakcję

Czujnik ruchu wykrywa Twoją obecność w polu widzenia i wtedy zamyka obwód. Najczęściej spotkasz model PIR, czyli pasywny podczerwieni. Mierzy on zmiany promieniowania cieplnego w otoczeniu. Kiedy wchodzisz w jego zasięg, temperatura tła zmienia się skokowo i sensor interpretuje to jako ruch.

Drugi typ to czujnik mikrofalowy. Emituje fale o częstotliwości kilku GHz i analizuje odbicie. Działa przez cienkie ściany i szybę, więc sprawdza się tam, gdzie PIR zawodzi.

Parametry, które decydują o skuteczności:

• Kąt detekcji: zwykle 90-180 stopni dla PIR, 360 stopni dla modeli sufitowych.
• Zasięg: od 3 do 12 metrów w zależności od wersji.
• Czas podtrzymania: od kilku sekund do kilkunastu minut.
• Regulacja czułości: pozwala wyeliminować fałszywe załączenia od zwierząt.

Czujnik ruchu nie patrzy na to, czy jest dzień, czy noc. Jeśli przechodzisz obok o dwunastej w południe, światło też się zapali. Dlatego w wielu instalacjach łączy się go z elementem zmierzchowym albo z fotokomórką, żeby w dzień nie marnować prądu.

Warto przy okazji sprawdzić, czym się różni czujnik ruchu od czujnika obecności - oba rozwiązania bywają mylone. To pokrewny temat, który pomaga dobrać właściwy typ automatyki.

Gdzie czujnik ruchu pracuje najlepiej? Klatki schodowe, korytarze, toalety w biurach, garaże, piwnice, magazyny. W domu znajdziesz go też w szafach wnękowych i podświetleniach schodów. W takich miejscach dobrze sprawdza się czujnik ruchu PIR oraz modele mikrofalowe.

Jak działa czujnik zmierzchu i kiedy załącza światło

Czujnik zmierzchu, nazywany też czujnikiem zmrokowym albo fotokomórką, mierzy natężenie światła w otoczeniu. W środku siedzi fotorezystor albo fotodioda, których opór zmienia się razem z oświetleniem. Kiedy wartość spadnie poniżej progu - zwykle między 10 a 50 luksów - moduł załącza przekaźnik i podaje napięcie na lampę.

Regulacja wygląda prosto: masz pokrętło albo potencjometr, którym ustawiasz próg zadziałania. Niektóre modele mają zakres od 5 do 100 luksów, inne tylko dwa tryby. Jeśli chcesz precyzyjnie dostroić moment zapalenia, wybierz wersję z płynną regulacją.

Ważna rzecz: czujnik zmierzchu potrzebuje histerezy. Bez niej światło migałoby w kółko przy zachmurzeniu albo przy przejeżdżających samochodach, które na moment oświetlają sensor. Porządny model załącza się przy 20 luksach, a wyłącza dopiero przy 40. Dzięki temu nie ma efektu stroboskopu.

Gdzie stosuje się czujnik zmierzchu? Oświetlenie uliczne, lampy ogrodowe, reklamy, witryny sklepowe, podświetlenie tablic, oświetlenie na posesji. Wszędzie tam, gdzie światło ma się zapalić wieczorem i świecić całą noc, niezależnie od tego, czy ktoś jest w pobliżu.

Umiejscowienie czujnika ma znaczenie. Nie stawiaj go w miejscu, gdzie dociera światło Twojej własnej lampy albo reflektory samochodów. Inaczej sensor pomyśli, że jest jasno, i wyłączy oświetlenie mimo zapadającego zmroku.

Zestawienie obu zasad działania pokazuje, czym się różni czujnik ruchu od czujnika zmierzchu u samego źródła: jeden patrzy na obecność, drugi na jasność.

Czym się różni czujnik ruchu od czujnika zmierzchu w codziennych scenariuszach

Zestawmy to na konkretach. Wchodzisz do łazienki wieczorem. Czujnik ruchu zapali światło od razu, gdy przekroczysz próg. Czujnik zmierzchu w tej samej sytuacji nic nie zrobi, bo w łazience jest ciemno tak samo o 22:00, jak o 14:00. Fotokomórka nie odróżnia Twojej obecności od pustego pomieszczenia - reaguje tylko na poziom światła.

Inny scenariusz: oświetlenie podjazdu. Chcesz, żeby lampa świeciła od zmroku do rana. Tu sprawdzi się czujnik zmierzchu. Gdybyś zamontował sam czujnik ruchu, światło zapalałoby się za każdym razem, gdy przechodzi kot sąsiada. W środku nocy budziłoby to domowników.

A co z korytarzem w bloku? Spółdzielnia zwykle montuje czujnik ruchu, żeby światło paliło się tylko wtedy, gdy ktoś idzie. Czujnik zmierzchu byłby tu bez sensu - korytarz i tak jest ciemny przez całą dobę.

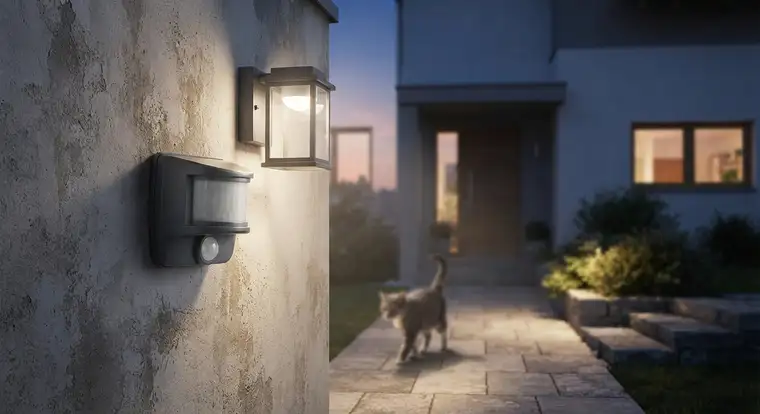

W praktyce najczęściej spotkasz rozwiązanie hybrydowe. Producent łączy oba czujniki w jednej obudowie. Światło włącza się dopiero wtedy, gdy jest ciemno i ktoś się pojawi. Tak działają lampy zewnętrzne z funkcją „dusk to dawn” i czujnikiem PIR. Przykład? Popularne modele z Allegro za 60-120 zł, które montujesz zamiast zwykłej lampy przy drzwiach wejściowych.

Jak podłączyć czujniki do jednego obwodu i ile to kosztuje

Podłączenie czujnika ruchu w wersji 3-przewodowej wymaga neutralnego, fazowego i przewodu do lampy. Czujnik zmierzchu podłącza się podobnie, choć są też modele 2-przewodowe, które wpina się szeregowo w obwód. Te ostatnie nie potrzebują przewodu neutralnego, ale bywają mniej stabilne przy niskich obciążeniach.

Jeśli chcesz połączyć oba sensory, masz dwie drogi:

1. Kupujesz gotowy czujnik kombinowany - ruch plus zmierzch w jednej obudowie. Kosztuje od 40 do 150 zł.
2. Łączysz dwa osobne moduły szeregowo. Wyjście czujnika zmierzchu zasila wejście czujnika ruchu. Wtedy światło zapali się tylko wtedy, gdy oba warunki są spełnione.

Uwaga na obciążenie. Czujniki PIR często mają minimalne obciążenie 3-5 W. Z diodą LED o mocy 2 W mogą migać albo wcale nie załączać. Rozwiązanie: dołóż równolegle kondensator albo wybierz model z wyższym zakresem.

Koszty w Polsce: czujnik ruchu PIR naścienny od 25 zł, sufitowy do 60 zł, mikrofalowy od 120 zł. Czujnik zmierzchu od 20 zł za prosty moduł do 200 zł za wersję z regulacją i obudową IP65. Za montaż elektryk weźmie 80-200 zł od punktu.

Czujnik ruchu czy czujnik zmierzchu - który wybrać do konkretnego miejsca

Decyzja sprowadza się do pytania, czym się różni czujnik ruchu od czujnika zmierzchu w Twoim konkretnym miejscu montażu. Oto ściągawka.

Do przedpokoju i łazienki: czujnik ruchu. Światło pali się tylko wtedy, gdy z niego korzystasz. Oszczędność sięga 70-80% w porównaniu ze zwykłym wyłącznikiem.

Do ogrodu, podjazdu, elewacji: czujnik zmierzchu. Ma świecić całą noc, bo pełni funkcję oświetlenia bezpieczeństwa. Sam czujnik ruchu tu nie wystarczy, chyba że dołożysz funkcję „dusk to dawn”.

Na klatkę schodową w kamienicy: czujnik ruchu z czasem podtrzymania 2-5 minut. Sąsiedzi nie będą narzekać, że światło gaśnie, zanim dojdą na piętro.

Do reklamy na budynku i witryny sklepowej: czujnik zmierzchu. Chcesz, żeby podświetlenie włączało się o zachodzie słońca.

Do magazynu i warsztatu: czujnik ruchu. Ekipa wchodzi, światło się zapala. Po wyjściu gaśnie po ustawionym czasie.

Możesz też połączyć oba na jednym obwodzie - tak robi się w biurowcach i galeriach handlowych. Czujnik zmierzchu pilnuje, żeby system nie działał w dzień, a czujniki ruchu sterują oświetleniem w poszczególnych strefach.

Najczęstsze błędy przy ustawianiu czujników oświetlenia

Większość problemów wynika z kilku powtarzalnych pomyłek. Podobnie jak w przypadku unikania najczęstszych błędów montażu inteligentnych głowic, kluczowe jest poprawne umiejscowienie i ustawienie.

Pierwszy błąd: zbyt wysoka czułość czujnika ruchu. Zwierzęta, drzewa na wietrze, przejeżdżające auta - wszystko to wyzwala fałszywe załączenia. Ustaw czułość na minimum, potem stopniowo zwiększaj.

Drugi błąd: złe umiejscowienie czujnika zmierzchu. Jeśli sensor widzi własną lampę, będzie myślał, że jest jasno, i wyłączy obwód. Montuj fotokomórkę z dala od źródła światła i skieruj ją na północ.

Trzeci błąd: zbyt krótki czas podtrzymania w czujniku ruchu. Ustawienie 10 sekund oznacza, że siedząc w toalecie, będziesz machać rękami co chwilę. 2-3 minuty to rozsądny start.

Czwarty błąd: brak histerezy w czujniku zmierzchu. Efekt - migające światło o zmierzchu. Sprawdź w specyfikacji, czy model ma histerezę i jaki ma zakres.

Piąty błąd: montaż czujnika PIR za szybą. Szkło blokuje podczerwień. Czujnik nie wykryje ruchu po drugiej stronie okna. Do takich zastosowań wybierz model mikrofalowy.

Szósty błąd: pominięcie minimalnego obciążenia. Nowoczesne LED-y o mocy 2-3 W potrafią nie uruchomić czujnika. Przed zakupem sprawdź w instrukcji, jaki jest minimalny pobór mocy.

Najczęstsze pytania

Czy czujnik zmierzchu działa tak samo jak czujnik ruchu?

Nie. Czujnik zmierzchu reaguje tylko na poziom światła w otoczeniu i nie wykrywa obecności ludzi. Czujnik ruchu działa odwrotnie - załącza się, gdy ktoś wejdzie w jego pole widzenia, niezależnie od tego, czy jest dzień, czy noc. Oba mają inne zastosowania i często łączy się je w jednym urządzeniu albo w jednym obwodzie.

Czy można podłączyć czujnik ruchu i czujnik zmierzchu razem?

Tak. Najprościej kupić gotowy czujnik kombinowany, który ma oba elementy w jednej obudowie. Drugi sposób to połączenie szeregowe dwóch osobnych modułów - wyjście czujnika zmierzchu zasila wejście czujnika ruchu. Światło zapali się tylko wtedy, gdy jest ciemno i ktoś się pojawi. Taki układ oszczędza prąd i dobrze sprawdza się przy oświetleniu zewnętrznym.

Ile kosztuje czujnik ruchu do oświetlenia?

Prosty czujnik ruchu PIR naścienny kosztuje od 25 do 60 zł. Model sufitowy z kątem 360 stopni to wydatek 60-120 zł. Czujnik mikrofalowy, który działa przez ściany i szybę, zaczyna się od 120 zł i może kosztować nawet 300 zł. Do tego dolicz montaż - elektryk weźmie 80-200 zł za punkt. Wersje zintegrowane z lampą kupisz już od 60 zł.

Jaki zasięg ma czujnik ruchu?

Typowy naścienny czujnik PIR wykrywa ruch z odległości 8-12 metrów i ma kąt detekcji 90-180 stopni. Modele sufitowe z kątem 360 stopni łapią ruch w promieniu 5-8 metrów. Zasięg zależy od temperatury otoczenia - w upale różnica między ciałem a tłem jest mniejsza, więc detekcja może być słabsza. Czujniki mikrofalowe mają zwykle większy zasięg, nawet do 15 metrów.

Czy czujnik zmierzchu zużywa dużo prądu?

Sam czujnik zmierzchu pobiera znikome ilości energii - zwykle 0,5-1 W w trybie czuwania. To około 4-9 kWh rocznie, czyli kilka złotych. Prawdziwy koszt to światło, które świeci całą noc. Lampa LED o mocy 10 W pracująca 12 godzin dziennie zużywa około 44 kWh rocznie, co daje 40-60 zł przy obecnych stawkach. Czujnik ruchu w tej samej instalacji obniżyłby ten koszt o 70-80%.

Gdzie zamontować czujnik zmierzchu, żeby działał poprawnie?

Montuj go z dala od własnego źródła światła. Najlepiej skieruj sensor na północ, żeby nie łapał bezpośredniego słońca ani reflektorów samochodów. Wysokość 2-3 metry nad ziemią sprawdza się w większości instalacji zewnętrznych. Unikaj miejsc pod drzewami i przy jasnych ścianach, które odbijają światło. Jeśli czujnik ma działać w pomieszczeniu, ustaw go tak, żeby nie widział okna ani lampy, którą steruje.

Czy czujnik ruchu włącza światło w dzień?

Tak, standardowy czujnik ruchu nie sprawdza poziomu światła i załączy oświetlenie także w południe. Niektóre modele mają wbudowaną fotokomórkę albo tryb dzienny, który blokuje załączenie przy jasności powyżej ustawionego progu. Jeśli zależy Ci na oszczędności, wybierz wersję z regulacją progu zmierzchowego albo połącz czujnik ruchu z osobnym czujnikiem zmierzchu.
