Błędy przy montażu inteligentnych włączników światła w instalacjach bez N

Wprowadzenie do montażu inteligentnych włączników bez N

Marzysz o inteligentnym domu, w którym światła reagują na Twój głos, harmonogram czy obecność? Chcesz zamienić klasyczne włączniki na nowoczesne panele dotykowe lub sterowane z aplikacji? Inteligentne włączniki światła to jeden z pierwszych i najbardziej efektownych kroków w kierunku smart home.

Problem pojawia się, gdy Twoja instalacja elektryczna pamięta czasy, gdy internet był tylko w filmach science fiction, a przewód neutralny (N) był luksusem. W starszych mieszkaniach i domach brak N w puszce włącznika jest codziennością, a większość nowoczesnych włączników wymaga zasilania zarówno fazą (L), jak i neutralnym (N).

Bez przewodu N system nie ma jak domknąć obwodu zasilającego elektronikę włącznika. Prowadzi to do frustracji, migotania świateł, niestabilnej pracy, a czasem nawet do uszkodzenia sprzętu. Nie oznacza to jednak, że musisz od razu kuć ściany i wymieniać całej instalacji.

Istnieją rozwiązania dopasowane do starych instalacji bez N, ale droga do nich bywa usłana pułapkami. Warto więc wiedzieć, jakie są najczęstsze błędy przy montażu inteligentnych włączników światła w starych instalacjach bez N i jak ich uniknąć, aby zachować bezpieczeństwo i komfort użytkowania.

Poniżej przejdziemy krok po kroku przez typowe problemy, ryzyka oraz praktyczne sposoby ich rozwiązania, zachowując przy tym wszystkie kluczowe zasady bezpieczeństwa związane z pracą przy instalacji elektrycznej.

Najczęstsze błędy przy montażu włączników w instalacjach bez N

Zrozumienie problemu to pierwszy krok do jego rozwiązania. Zanim zaczniesz podłączać i programować włączniki, warto poznać najczęstsze błędy popełniane przy montażu inteligentnych włączników w starych instalacjach.

Świadomość tych pułapek pozwoli oszczędzić czas, pieniądze i sporo nerwów. Pamiętaj, że prąd to nie zabawa, a bezpieczeństwo jest absolutnym priorytetem.

1. Ignorowanie braku przewodu neutralnego (N)

Najpowszechniejszym błędem jest całkowite zignorowanie braku przewodu neutralnego. Kupujesz piękny, inteligentny włącznik, który ma zaciski na L i N, a w puszce znajdujesz tylko fazę i przewód idący do żarówki.

Wielu użytkowników zakłada, że „jakoś to podłączą”, licząc na szczęście. Konsekwencje mogą być bardzo różne: od niedziałającego włącznika, przez migające światło, aż po jego całkowite uszkodzenie lub zwarcie i wybicie bezpieczników.

Dlaczego to błąd?
Inteligentne włączniki to w praktyce minikomputery. Potrzebują stałego zasilania, aby działać: komunikować się z siecią Wi‑Fi, reagować na dotyk i przechowywać ustawienia. Przewód neutralny jest niezbędny do zamknięcia obwodu zasilającego elektronikę włącznika.

Bez N włącznik nie ma stałego „paliwa” do pracy, a próby podłączenia go „na siłę” powodują niestabilne działanie lub trwałe uszkodzenia. Ignorowanie tego faktu to proszenie się o poważne problemy techniczne.

2. Wybór niewłaściwego typu inteligentnego włącznika

Na rynku jest wiele typów włączników inteligentnych, ale nie wszystkie nadają się do instalacji bez N. Część urządzeń jest zaprojektowana wyłącznie do pracy w nowoczesnych instalacjach trójprzewodowych, gdzie w puszce dostępne jest L, N oraz ewentualnie PE.

Błąd polega na kupieniu włącznika, który wymaga przewodu neutralnego, mimo że w Twojej instalacji go brakuje. Często wynika to z niedoczytania specyfikacji lub założenia, że „każdy inteligentny włącznik będzie działał”.

Dlaczego to błąd?
Włączniki przystosowane do pracy bez N (oznaczane jako „bez N”, „no neutral required”, „single wire”) potrafią zasilić swoją elektronikę, upuszczając minimalny prąd przez żarówkę. Ten prąd jest niewidoczny dla tradycyjnej żarówki żarnikowej, ale wystarczający dla delikatnej elektroniki sterującej.

Jeśli kupisz model wymagający N i spróbujesz go podłączyć w starej instalacji dwuprzewodowej, najprawdopodobniej w ogóle nie zadziała. Urządzeniu będzie brakowało „drogi powrotnej” dla prądu zasilającego jego obwody, co uniemożliwi stabilną pracę.

3. Pomijanie lub błędny montaż kondensatora/bypassu

Wiele włączników przeznaczonych do instalacji bez N wymaga dodatkowego elementu – kondensatora lub tzw. bypassu. Ten niewielki komponent podłącza się równolegle do żarówki, czyli w oprawce, a nie przy samym włączniku.

Błędem jest zarówno całkowite pominięcie kondensatora, mimo wyraźnego zalecenia producenta, jak i jego montaż w niewłaściwym miejscu, najczęściej w puszce włącznika zamiast przy źródle światła.

Dlaczego to błąd?
Jeśli włącznik bez N nie znajdzie odpowiedniego obciążenia, co często ma miejsce przy energooszczędnych żarówkach LED, próby zasilenia elektroniki sterującej prowadzą do:

• migotania światła,
• delikatnego żarzenia LED po wyłączeniu,
• samoczynnego włączania i wyłączania żarówek.

Kondensator „oszukuje” układ, symulując większe obciążenie i stabilizując przepływ prądu. Montaż kondensatora w puszce włącznika mija się z celem, ponieważ obwód musi się zamykać przez żarówkę lub kondensator umieszczony właśnie przy oprawce, a nie przy samym włączniku.

4. Podłączanie przewodów „na czuja” bez weryfikacji

Kolejny groźny błąd to podłączanie przewodów „na oko”, bez wcześniejszego sprawdzenia, który przewód jest fazą, a który powrotem do żarówki. W starych instalacjach kolory przewodów często nie odpowiadają dzisiejszym normom, a zdarza się, że wszystkie żyły mają identyczny kolor.

Ignorowanie pomiarów i schematów, a także poleganie wyłącznie na kolorze izolacji, to ryzykowne podejście, które może narazić zarówno włącznik, jak i całą instalację.

Dlaczego to błąd?
Niewłaściwe podłączenie przewodów może spowodować:

• zwarcie i zadziałanie zabezpieczeń,
• uszkodzenie włącznika lub źródła światła,
• lokalne przegrzewanie się przewodów i zacisków,
• w najlepszym razie – całkowity brak działania układu.

Przed rozpoczęciem prac koniecznie odłącz zasilanie na bezpiecznikach, a następnie zweryfikuj przewody próbnikiem napięcia lub multimetrem. W starych instalacjach nigdy nie ufaj wyłącznie kolorom izolacji – mogą być mylące lub zmienione przy wcześniejszych przeróbkach.

5. Ignorowanie braku uziemienia (PE) i wymogów bezpieczeństwa

W wielu starszych budynkach brakuje nie tylko przewodu neutralnego N w puszce, ale również przewodu ochronnego PE. Tymczasem sporo inteligentnych włączników, zwłaszcza tych z metalową ramką lub elementami przewodzącymi na obudowie, wymaga podłączenia uziemienia.

Błędem jest zignorowanie zacisku PE na urządzeniu i pozostawienie metalowej obudowy bez jakiejkolwiek ochrony, mimo że producent wyraźnie przewidział połączenie ochronne.

Dlaczego to błąd?
Przewód ochronny PE pełni kluczową funkcję w ochronie przed porażeniem. W przypadku uszkodzenia izolacji wewnątrz włącznika i pojawienia się napięcia na obudowie, prąd popłynie do ziemi, zamiast przez użytkownika dotykającego panelu.

Brak uziemienia przy metalowej obudowie oznacza realne ryzyko porażenia prądem. To nie jest kwestia „będzie działać, czy nie” – to kwestia życia i zdrowia użytkowników, dlatego nie wolno jej bagatelizować.

6. Przeciążanie obwodu i niekompatybilność z obciążeniem

Choć częściej dotyczy to gniazd, problem przeciążenia może wystąpić również przy włącznikach światła. Niektóre włączniki inteligentne mają określoną maksymalną moc obciążenia, której przekroczenie powoduje przegrzewanie się elektroniki.

Dodatkowo, nie wszystkie włączniki projektowane są z myślą o bardzo małych obciążeniach, np. pojedynczej żarówce LED o mocy 3–5 W. To z kolei potęguje zjawisko migotania i niestabilnego działania włącznika bez N.

Dlaczego to błąd?
Ignorowanie specyfikacji producenta powoduje:

• ryzyko przegrzania i trwałego uszkodzenia włącznika,
• w skrajnych przypadkach – ryzyko pożaru,
• problemy z detekcją obciążenia przy bardzo niskich mocach.

Zawsze sprawdzaj maksymalną moc w watach oraz typ obsługiwanego obciążenia. Przy żarówkach LED zbyt niska moc często wymusza zastosowanie kondensatora lub innego bypassu, aby inteligentny włącznik w instalacji bez N mógł działać poprawnie.

7. Samodzielne próby bez podstawowej wiedzy elektrycznej

Ostatni, ale niezwykle ważny błąd to podejmowanie się montażu bez znajomości podstawowych zasad elektryki. Poczucie, że „poradzę sobie, przecież to tylko dwa kable”, bywa bardzo złudne, szczególnie w starych instalacjach z licznymi niespodziankami.

Brak umiejętności czytania schematów, interpretowania oznaczeń L, N, PE oraz nieumiejętne korzystanie z miernika to prosta droga do poważnych problemów przy montażu inteligentnych włączników.

Dlaczego to błąd?
Elektryka to nie układanka, którą można składać metodą prób i błędów. Błędne podłączenie może:

• uszkodzić włącznik i inne elementy instalacji,
• doprowadzić do porażenia prądem,
• być przyczyną pożaru instalacji lub wyposażenia.

Jeśli nie czujesz się pewnie, nie wiesz, jak bezpiecznie sprawdzić przewody lub nie rozumiesz schematów, lepiej wezwać elektryka. To inwestycja w bezpieczeństwo użytkowników i trwałość całej instalacji.

Jak poprawnie przygotować się do montażu?

Aby uniknąć opisanych błędów, warto podejść do montażu inteligentnych włączników w sposób uporządkowany. Dobre przygotowanie znacznie zmniejsza ryzyko problemów i przyspiesza całą pracę.

Kluczowe jest zbadanie, jaka jest rzeczywista konfiguracja Twojej instalacji elektrycznej, czy w puszce jest dostępny przewód neutralny, czy masz przewód ochronny PE oraz jakie typy źródeł światła są podłączone do obwodu.

1. Weryfikacja instalacji elektrycznej krok po kroku

Zanim kupisz pierwszy włącznik, odkręć obecny i sprawdź, jakie przewody znajdują się w puszce. To absolutna podstawa.

1. Wyłącz zasilanie
2. Idź do skrzynki bezpieczników i wyłącz odpowiedni obwód.

3. Jeśli nie masz pewności, najlepiej wyłącz główny wyłącznik.

4. Odepnij i obejrzyj obecny włącznik

5. Ostrożnie wyjmij go z puszki, nie szarpiąc przewodów.

6. Sprawdź liczbę i kolory żył, ale nie opieraj się wyłącznie na barwach.

7. Zidentyfikuj przewód fazowy (L)

8. Włącz na chwilę zasilanie i użyj próbnika napięcia (neonówki) lub multimetru.
9. Przewód, na którym pojawia się napięcie, gdy obwód jest włączony, to faza L.

10. Po identyfikacji ponownie wyłącz zasilanie.

11. Rozpoznaj przewody idące do żarówki

12. Zwykle jest to jeden przewód na każdy klawisz włącznika.

13. To tzw. „powroty” do lamp, oznaczane często jako L1, L2, L3.

14. Sprawdź obecność przewodu neutralnego (N)

15. Zazwyczaj ma kolor niebieski, choć w starych instalacjach bywa różnie.
16. Jeśli w puszce są tylko dwa przewody (L i powrót do żarówki), oznacza to, że nie masz N w puszce.

Jeśli w puszce znajdujesz jedynie dwa przewody, masz typową starą instalację dwuprzewodową i musisz szukać rozwiązań przeznaczonych specjalnie do instalacji bez N.

2. Dobór inteligentnych włączników do instalacji bez N

Po sprawdzeniu instalacji możesz dobrać odpowiedni typ włącznika. Gdy w puszce nie ma przewodu neutralnego, kluczowe jest, aby urządzenie było przystosowane do takiej sytuacji.

Szukaj modeli oznaczonych jako:

• „bez N”,
• „no neutral required”,
• „single wire” lub podobnie.

Takie włączniki wykorzystują minimalny przepływ prądu przez obwód żarówki, aby zasilić swoją elektronikę nawet przy wyłączonym świetle. W specyfikacji często znajdziesz informację o konieczności użycia kondensatora przy źródłach LED.

Zwracaj uwagę na:

• maksymalne obciążenie (moc w watach),
• kompatybilność z LED,
• wymaganie lub brak wymagania kondensatora/bypassu,
• obecność zacisku PE, jeśli włącznik ma metalowe elementy obudowy.

Dobre dopasowanie sprzętu do typu instalacji to podstawa bezproblemowego montażu i późniejszej eksploatacji.

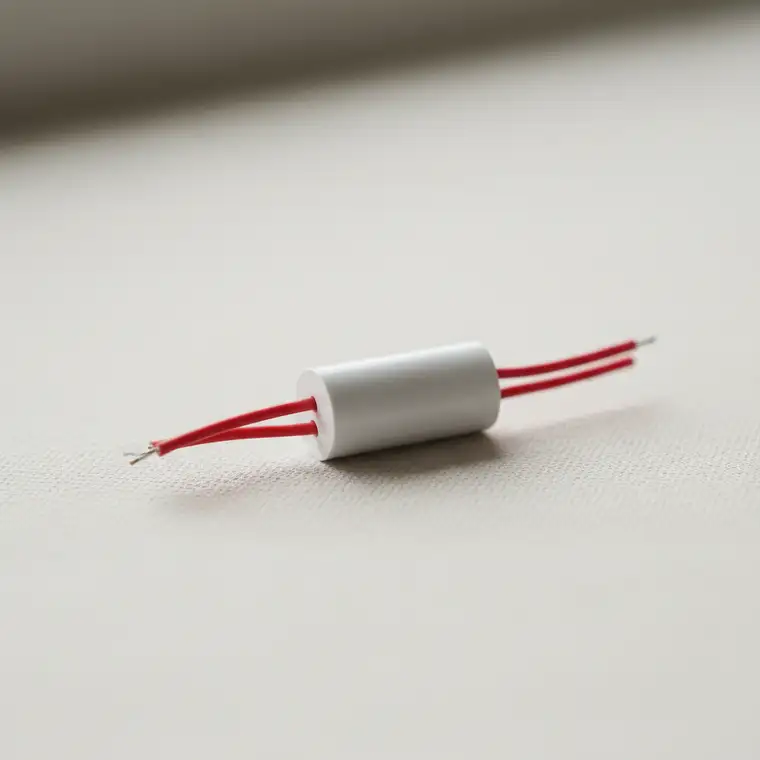

Rola kondensatora/bypassu w instalacjach bez N

W instalacjach bez N z żarówkami LED kondensator lub bypass pełni kluczową funkcję. To właśnie on często decyduje o tym, czy włącznik będzie działał stabilnie, czy światło będzie migać, żarzyć się, a włącznik będzie tracił połączenie.

1. Gdzie montować kondensator i po co jest potrzebny?

Kondensator montuje się równolegle do żarówki, a nie w puszce włącznika. Oznacza to, że trzeba dostać się do oprawki i podłączyć go do tych samych zacisków, do których dochodzą przewody zasilające źródło światła.

Jego zadaniem jest:

• zapewnienie minimalnego, stabilnego obciążenia dla elektroniki włącznika,
• zapobieganie migotaniu i żarzeniu się żarówek LED po wyłączeniu,
• stabilizacja działania układów sterujących włącznika w instalacji bez N.

Bez kondensatora włącznik często „szuka” obciążenia, co objawia się nieregularnym miganiem, samoczynnym włączaniem lub rozłączaniem obwodu, szczególnie przy bardzo niskiej mocy LED.

2. Typowe błędy przy montażu kondensatora

Do najczęstszych pomyłek należą:

• całkowite pominięcie kondensatora, mimo wyraźnych zaleceń producenta,
• montaż kondensatora w puszce włącznika zamiast w oprawce przy żarówce,
• niewłaściwe połączenie przewodów kondensatora z obwodem lampy.

Aby tego uniknąć:

• zawsze czytaj instrukcję dostarczoną z włącznikiem,
• stosuj kondensator dokładnie zgodnie ze schematem,
• upewnij się, że masz dostęp do oprawki i możesz bezpiecznie podłączyć dodatkowy element.

Poprawnie dobrany i zamontowany kondensator znacząco poprawia komfort korzystania z inteligentnych włączników w starych instalacjach bez N.

Bezpieczne podłączanie przewodów i korzystanie z narzędzi

Bezpieczeństwo przy montażu inteligentnych włączników jest kluczowe. Niezależnie od tego, czy masz do czynienia z nową, czy starą instalacją, zasady pozostają takie same.

1. Zasady bezpieczeństwa podczas pracy

Przy każdej pracy z instalacją elektryczną stosuj podstawowe zasady:

• zawsze wyłączaj zasilanie odpowiedniego obwodu w rozdzielnicy,
• przed dotknięciem jakiegokolwiek przewodu sprawdź próbnikiem, czy nie ma napięcia,
• używaj narzędzi z izolowanymi uchwytami,
• nie pracuj w wilgotnym otoczeniu i z mokrymi rękami.

Po wykonaniu połączeń upewnij się, że żaden przewód nie jest luźny, a wszystkie zaciski są solidnie dokręcone. Luźne przewody zwiększają ryzyko iskrzenia, przegrzewania i awarii włącznika.

2. Jak prawidłowo korzystać z próbnika i multimetru?

W starych instalacjach, gdzie kolorystyka przewodów bywa przypadkowa, użycie narzędzi pomiarowych jest szczególnie ważne. Przydatne są:

• próbnik napięcia (neonówka) – do szybkiej identyfikacji fazy,
• multimetr – do dokładniejszego pomiaru napięcia i sprawdzenia ciągłości obwodu.

Pracując z nimi, pamiętaj:

1. Ustaw odpowiedni zakres pomiaru (zwykle napięcie AC).
2. Sprawdzaj przewody tylko przy chwilowo włączonym napięciu.
3. Po identyfikacji przewodów ponownie odłącz zasilanie i dopiero wtedy wykonuj połączenia.

Nigdy nie podłączaj włącznika, jeśli nie masz stuprocentowej pewności, który przewód pełni jaką funkcję.

Alternatywne rozwiązania dla trudnych instalacji

Zdarza się, że mimo zastosowania dedykowanych włączników bez N, kondensatora i ostrożnego montażu efekty nadal nie są zadowalające. Wówczas warto rozważyć inne podejścia do inteligentnego sterowania oświetleniem.

1. Modernizacja instalacji i doprowadzenie przewodu N

Najbardziej kompleksowym rozwiązaniem jest modernizacja instalacji elektrycznej. Elektryk może:

• ocenić możliwość doprowadzenia przewodu neutralnego N do puszki włącznika,
• sprawdzić stan przewodów w ścianach i ewentualne kanały kablowe,
• zaproponować etapową wymianę instalacji w newralgicznych miejscach.

Choć takie rozwiązanie wymaga większej inwestycji, daje najwięcej możliwości w doborze urządzeń i znacząco podnosi bezpieczeństwo oraz komfort korzystania z inteligentnych włączników.

2. Inteligentne żarówki zamiast inteligentnych włączników

Jeśli nie możesz lub nie chcesz przerabiać instalacji, dobrym wyjściem są inteligentne żarówki. W tym scenariuszu:

• standardowy włącznik pozostaje w ścianie i służy jedynie do podawania zasilania,
• żarówki są sterowane przez aplikację, piloty lub bezprzewodowe przyciski.

Wadą jest konieczność pozostawienia klasycznego włącznika w pozycji „włączone”, aby żarówki miały stałe zasilanie. Plusem – całkowite ominięcie problemu braku przewodu neutralnego w puszce.

3. Moduły dopuszkowe i systemy bezprzewodowe

Kolejną opcją są moduły dopuszkowe, montowane za zwykłym włącznikiem, oraz bezprzewodowe systemy sterowania.

Możesz rozważyć:

• moduły działające bez N (np. wybrane ściemniacze lub urządzenia typu „bypass”),
• rozwiązania, które montuje się w puszce sufitowej lub przy samej lampie,
• włączniki bezbateryjne/kinetyczne, działające bez przewodów, z komunikacją radiową.

Takie systemy pozwalają na inteligentne sterowanie, nawet jeśli w puszkach ściennych nie ma ani N, ani PE, choć często wiążą się z wyższymi kosztami i większą złożonością konfiguracji.

Kiedy samodzielny montaż, a kiedy elektryk?

Montaż inteligentnych włączników w starych instalacjach bez N wymaga nie tylko dokładności, ale i znajomości podstaw elektrotechniki. Czasem najrozsądniejszym krokiem jest powierzenie prac specjaliście.

Warto wezwać elektryka, gdy:

• nie rozumiesz schematów połączeń w instrukcji włącznika,
• nie potrafisz jednoznacznie zidentyfikować przewodów L, N i PE,
• w puszce panuje „bałagan” po wielu poprzednich przeróbkach,
• pojawia się problem z brakiem uziemienia przy metalowej obudowie,
• po samodzielnym montażu występuje migotanie, żarzenie się żarówek lub wybijanie bezpieczników.

Zlecenie montażu specjaliście to inwestycja w bezpieczeństwo i spokój, szczególnie gdy w grę wchodzi stara instalacja, inteligentne włączniki i brak przewodu neutralnego w puszkach.

Podsumowanie

Stare instalacje elektryczne bez przewodu neutralnego w puszkach włączników nie wykluczają montażu inteligentnych włączników światła. Wymagają jednak starannego podejścia, odpowiedniego doboru sprzętu i bezwzględnego przestrzegania zasad bezpieczeństwa.

Najczęstsze błędy przy montażu inteligentnych włączników w takich instalacjach to m.in.:

• ignorowanie braku przewodu N,
• wybór włączników niewspółpracujących z instalacją bez N,
• pomijanie kondensatora lub jego błędny montaż,
• podłączanie przewodów „na czuja”,
• ignorowanie braku uziemienia PE,
• przeciążanie obwodu i brak zgodności z obciążeniem,
• samodzielne próby bez podstawowej wiedzy elektrycznej.

Świadome podejście, właściwe rozpoznanie instalacji, dobór włączników „bez N” oraz poprawne użycie kondensatora pozwalają skutecznie wdrożyć inteligentne oświetlenie nawet w bardzo starych budynkach. Reszta to już kwestia precyzji montażu i, w razie wątpliwości, współpracy z doświadczonym elektrykiem.
