Jak prawidłowo podłączyć listwę antyprzepięciową do przedłużacza

Wprowadzenie: dlaczego poprawne podłączenie listwy i przedłużacza jest tak ważne

Zastanawiasz się, jak prawidłowo podłączyć listwę antyprzepięciową do przedłużacza bez przeciążania instalacji? To nie jest tylko kwestia wygody i większej liczby gniazdek, ale przede wszystkim sprawa bezpieczeństwa i ochrony drogiego sprzętu. Współczesny dom jest pełen elektroniki, a każde nieprawidłowe podłączenie może skończyć się awarią lub nawet pożarem.

Wielu użytkowników ma naturalny odruch: do jedynego wolnego gniazdka ściennego wpina przedłużacz, a dopiero do niego listwę antyprzepięciową. Na pierwszy rzut oka wszystko działa poprawnie, ale w praktyce łatwo w ten sposób doprowadzić do przeciążenia instalacji. W skrajnym przypadku możesz stracić nie tylko sprzęt, ale i bezpieczeństwo całego mieszkania.

W tym artykule krok po kroku wyjaśniamy, jak działa przedłużacz i listwa antyprzepięciowa, jakie są ich ograniczenia oraz jak je łączyć, aby nie ryzykować przeciążenia. Poznasz też praktyczne zasady doboru odpowiedniego sprzętu, liczenia mocy oraz stosowania listew w typowych polskich warunkach – w tym w starych instalacjach.

Celem jest, abyś po lekturze dokładnie wiedział, kiedy podłączenie listwy do przedłużacza jest dopuszczalne, w jakiej konfiguracji i jakie błędy koniecznie musisz wyeliminować. Dzięki temu Twoje urządzenia będą bezpieczniejsze, a instalacja elektryczna mniej narażona na awarie.

Przedłużacz i listwa antyprzepięciowa – czym się różnią?

Czym jest przedłużacz i jakie ma ograniczenia?

Przedłużacz to nic innego jak fizyczne przedłużenie gniazdka ściennego oraz często jednoczesne jego „rozmnożenie” na kilka gniazd. Jego głównym zadaniem jest doprowadzenie zasilania tam, gdzie gniazdko jest niedostępne lub jest ich po prostu za mało. Nie zapewnia aktywnej ochrony przeciwprzepięciowej – pełni rolę „przewodu z dodatkowymi gniazdkami”.

Każdy przedłużacz ma określone maksymalne obciążenie prądowe, wyrażone w amperach (A) lub watach (W). Typowe wartości to 10A (ok. 2300W) lub 16A (ok. 3680W) przy napięciu 230V. Przekroczenie tych wartości powoduje nadmierne nagrzewanie przewodów, topienie izolacji i ryzyko pożaru.

Warto pamiętać, że przedłużacz jest tylko najsłabszym ogniwem instalacji lub obwodu, do którego jest podłączony. Jeśli do jednego gniazdka podepniesz zbyt wiele urządzeń przez kilka połączonych przedłużaczy, przeciążysz zarówno sam przedłużacz, jak i przewody w ścianie, a nie tylko ten pojedynczy element.

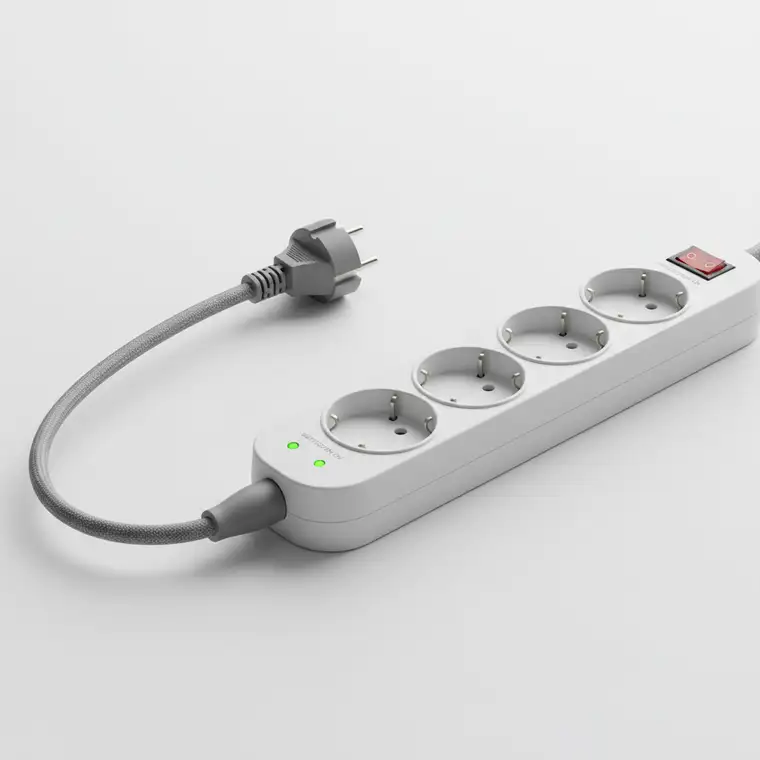

Listwa antyprzepięciowa – „bohater” chroniący elektronikę

Listwa antyprzepięciowa (ochronnik przepięciowy) pełni jednocześnie funkcję rozgałęziacza i ochronnika. Oferuje kilka gniazdek, ale najważniejsze jest to, że posiada wbudowane elementy zabezpieczające wrażliwą elektronikę przed krótkotrwałymi skokami napięcia, czyli przepięciami.

Najczęściej stosowanymi elementami ochronnymi są warystory, które „wchłaniają” energię przepięcia zanim dotrze ono do podłączonego sprzętu. Można powiedzieć, że listwa antyprzepięciowa „poświęca się”, aby uratować komputer, telewizor czy konsolę. Po silnym przepięciu warystory ulegają zużyciu i listwa przestaje chronić – choć nadal może przewodzić prąd.

Listwa ochronna ma również swoje maksymalne obciążenie, zwykle takie samo jak standardowy przedłużacz domowy (10–16A). Oprócz tego często posiada:

• wyłącznik główny, który odcina zasilanie wszystkich gniazd,
• bezpiecznik lub wyłącznik nadprądowy, chroniący listwę przed przeciążeniem,
• diody LED sygnalizujące prawidłowe uziemienie i aktywną ochronę przepięciową.

Dlaczego podłączanie listwy do przedłużacza bywa niebezpieczne?

Problem 1: ryzyko przeciążenia całego „łańcucha”

Kiedy łączysz listwę antyprzepięciową z przedłużaczem, nie zwiększasz w żaden sposób dostępnej mocy obwodu. Dalej ogranicza Cię:

• maksymalne obciążenie gniazdka ściennego i obwodu (najczęściej 10A lub 16A),
• parametry przedłużacza (jego przekrój przewodów i dopuszczalne obciążenie),
• parametry samej listwy antyprzepięciowej.

Jeśli podłączysz listwę do przedłużacza, a następnie do obu urządzeń dołączysz wiele prądożernych odbiorników, łatwo możesz przekroczyć limit któregoś elementu. Najsłabszym ogniwem bywa zazwyczaj:

• tani, cienki przedłużacz (np. z przewodem 3x0,75mm²),
• stare gniazdko ścienne lub zużyte styki,
• fragment domowej instalacji o małym przekroju przewodów.

W efekcie może dojść do:

• wyzwolenia bezpieczników w rozdzielnicy,
• przegrzewania się przedłużacza lub listwy,
• stopienia izolacji i zainicjowania pożaru.

Problem 2: obniżona skuteczność ochrony przeciwprzepięciowej

Listwa antyprzepięciowa działa prawidłowo tylko wtedy, gdy ma solidne połączenie z uziemieniem w gniazdku ściennym. Jeśli przed nią znajduje się słabe ogniwo – na przykład przedłużacz bez uziemienia lub z cienkimi przewodami – skuteczność ochrony spada.

Brak prawidłowego uziemienia uniemożliwia skuteczne odprowadzenie energii przepięcia. To tak, jakby próbować odprowadzić wodę z dachu rurą, która nigdzie nie jest podłączona – teoretycznie system istnieje, ale praktycznie nie spełnia zadania.

Kolejnym problemem jest niepewny styk w tanich przedłużaczach, który może powodować miejscowe grzanie się wtyczki od listwy. W połączeniu z dużym obciążeniem sprzętem RTV i komputerami to prosta droga do uszkodzeń.

Problem 3: nieprzewidywalne działanie zabezpieczeń

Niektóre listwy mają własne wyłączniki nadprądowe lub bezpieczniki, a część przedłużaczy także zawiera proste zabezpieczenia. Kiedy łączysz te urządzenia szeregowo, tworzysz system, w którym trudno przewidzieć, które zabezpieczenie zadziała jako pierwsze.

W efekcie:

• może zadziałać bezpiecznik listwy, a przedłużacz dalej będzie się nagrzewał,
• może wybić bezpiecznik w rozdzielnicy, zanim zareaguje listwa,
• diagnozowanie usterek staje się trudniejsze.

Im prostszy i krótszy „łańcuch” elementów, tym bezpieczniejsza i bardziej przewidywalna jest Twoja instalacja.

Czym jest przeciążenie instalacji i co się wtedy dzieje?

Jak działa obwód gniazdek w mieszkaniu?

Każde gniazdko w domu jest częścią konkretnego obwodu elektrycznego, zabezpieczonego odpowiednim bezpiecznikiem (najczęściej 10A lub 16A). Na ten sam obwód mogą być podłączone:

• wszystkie gniazdka w jednym pokoju,
• część gniazdek w kilku pomieszczeniach,
• a czasem nawet kilka pomieszczeń w starej instalacji.

Przy napięciu 230V:

• obwód 10A pozwala na maksymalnie ok. 2300W,
• obwód 16A – na ok. 3680W.

Jeśli przekroczysz tę wartość łączną mocą wszystkich urządzeń podłączonych do Danego obwodu, dojdzie do przeciążenia.

Skutki przeciążenia – od wybitego bezpiecznika po pożar

Gdy przez przewody płynie zbyt duży prąd, pojawiają się trzy podstawowe skutki:

• Nadmierne nagrzewanie przewodów – im większy prąd, tym więcej ciepła. Z czasem może to prowadzić do stopienia izolacji kabli, zwarć i zapłonu materiałów w pobliżu.
• Zadziałanie bezpiecznika lub wyłącznika nadprądowego – to mechanizm ochronny. Wybicie bezpiecznika jest sygnałem, że obciążenie obwodu jest zbyt duże i należy je zmniejszyć.
• Uszkodzenia delikatnej elektroniki – zanim bezpiecznik zadziała, krótkotrwałe wahania napięcia i skoki prądu mogą uszkodzić zasilacze, płyty główne czy inne wrażliwe podzespoły.

Zjawisko to dobrze ilustruje sytuacja, w której jednocześnie włączasz czajnik, mikrofalówkę i suszarkę, po czym „wyskakuje” zabezpieczenie. Dokładnie taki sam efekt możesz uzyskać, podłączając za pomocą przedłużaczy i listw zbyt dużo sprzętu do jednego obwodu.

Jak prawidłowo podłączyć listwę antyprzepięciową do przedłużacza?

Scenariusz idealny: listwa bezpośrednio w gniazdku ściennym

Najbezpieczniejsze rozwiązanie jest zawsze najprostsze: podłącz listwę antyprzepięciową bezpośrednio do gniazdka ściennego. Wtedy:

• skracasz liczbę połączeń i potencjalnych punktów awarii,
• zapewniasz listwie maksymalnie dobre połączenie z uziemieniem,
• minimalizujesz spadki napięcia i nagrzewanie się przewodów.

Tak podłączaj zwłaszcza listwy z drogim i wrażliwym sprzętem, takim jak:

• komputery stacjonarne i laptopy,
• telewizory i konsole do gier,
• sprzęt audio-video,
• urządzenia sieciowe (routery, switche, NAS).

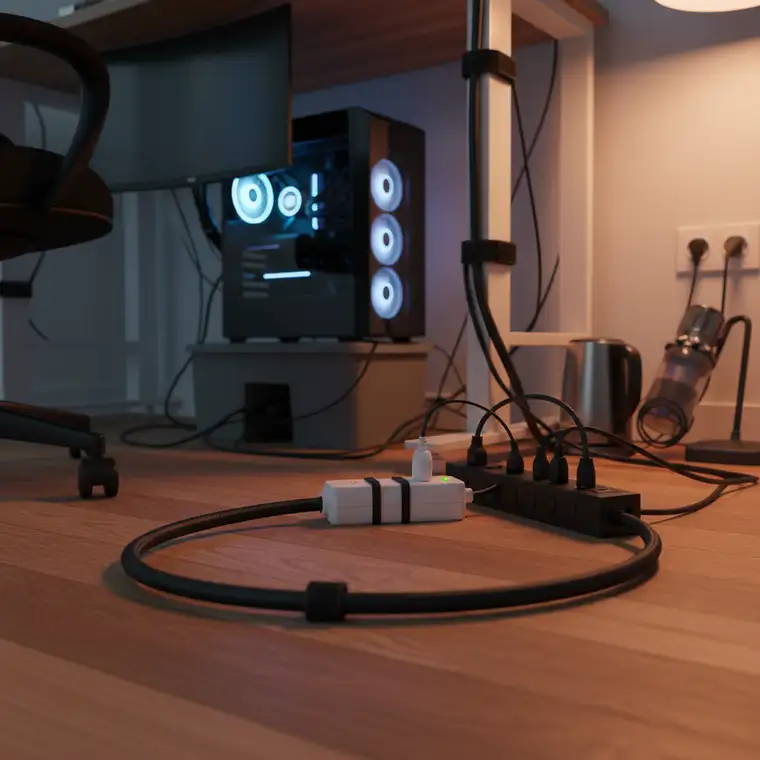

Scenariusz 1: potrzebujesz większego zasięgu i ochrony

Jeśli gniazdko ścienne jest zbyt daleko od miejsca, gdzie ma stać sprzęt, możesz połączyć jeden przedłużacz z jedną listwą antyprzepięciową, ale pod warunkiem zachowania kilku kluczowych zasad:

1. Użyj jednego, wysokiej jakości przedłużacza
2. Podłącz go bezpośrednio do gniazdka ściennego.
3. Wybierz model z przewodem o przekroju min. 3x1,5mm² i z uziemieniem.

4. Upewnij się, że dopuszczalne obciążenie wynosi 10–16A.

5. Do przedłużacza podłącz listwę antyprzepięciową

6. Listwa staje się wtedy głównym punktem dystrybucji zasilania.
7. Wszystkie urządzenia podłączasz już tylko do listwy, nie do samego przedłużacza.

8. Pilnuj, aby suma mocy podłączonych urządzeń nie przekraczała wartości dopuszczalnej dla: gniazdka, przedłużacza i listwy.

9. Kontroluj obciążenie i unikaj sprzętów dużej mocy

10. Do takiego zestawu podłączaj głównie elektronikę (komputery, TV, ładowarki).
11. Nie podłączaj do tej samej listwy czajnika, żelazka, odkurzacza czy grzejnika.

Czego bezwzględnie unikać?

W kontekście bezpiecznego podłączenia listwy antyprzepięciowej do przedłużacza kluczowe są trzy zakazy:

• Brak „łańcuchów” przedłużaczy i listew
  Nie łącz:
• przedłużacza z kolejnym przedłużaczem,
• listwy z kolejną listwą,

• kilku przedłużaczy i listw szeregowo.

• Zero najtańszych, cienkich przedłużaczy
  Unikaj przedłużaczy z przewodami 3x0,75mm² do zasilania większej ilości sprzętu. Są przeznaczone raczej do lekkich zastosowań, jak lampka biurkowa, a nie do całego zestawu komputerowego i RTV.

• Brak urządzeń dużej mocy na listwie
  Urządzenia typu:

• czajnik elektryczny,
• żelazko,
• odkurzacz,
• piekarnik, pralka, płyta indukcyjna, bojler,
  zawsze powinny być podłączane bezpośrednio do dedykowanych gniazdek ściennych.

Jak dobrać odpowiedni przedłużacz?

Kluczowe parametry techniczne przedłużacza

Wybierając przedłużacz, zwróć uwagę na kilka podstawowych cech, które decydują o jego bezpieczeństwie:

• Maksymalna moc (W) / prąd (A)
  Sprawdź, jakie obciążenie dopuszcza producent. Dla domu najczęściej stosuje się przedłużacze 10–16A. Pamiętaj, aby suma mocy wszystkich urządzeń podłączonych do przedłużacza nie przekraczała tej wartości.

• Przekrój przewodu (mm²)
  W warunkach domowych zaleca się minimum 3x1,5mm², szczególnie gdy ma być używany do zasilania wielu urządzeń lub na dłuższych odcinkach.
  Przewody 3x0,75mm² są przeznaczone do małych obciążeń i krótkotrwałego użytkowania.

• Długość przewodu
  Kup przedłużacz o długości odpowiadającej realnym potrzebom. Zbyt długi przewód zwiększa opór i sprzyja plątaniu się kabli, choć w warunkach domowych straty energii zwykle nie są duże.

• Uziemienie
  Przedłużacz powinien mieć trzeci bolec (styk ochronny). Bez uziemienia listwa antyprzepięciowa nie będzie mogła w pełni spełniać swojej funkcji ochronnej.

Jakość wykonania i bezpieczeństwo użytkowania

Oprócz parametrów technicznych ważna jest też jakość wykonania:

• solidna, niepękająca obudowa,
• gniazda trzymające wtyczki pewnie, bez luzów,
• wyraźne oznaczenia parametrów na obudowie,
• widoczne oznaczenia zgodności z normami (np. znak CE).

Warto wybierać produkty sprawdzonych marek, kupowane w zaufanych sklepach. Najtańsze, anonimowe przedłużacze często oszczędzają na przekroju przewodów i jakości styku, co w praktyce przekłada się na większe ryzyko przegrzania.

Jak wybrać dobrą listwę antyprzepięciową?

Najważniejsze parametry ochronnika przepięciowego

Dobra listwa antyprzepięciowa powinna mieć jasno podane parametry ochronne. Zwróć uwagę na:

• Energia absorpcji (Joule, J)
  Określa, jaką ilość energii przepięcia listwa jest w stanie „wchłonąć”.
• minimum: 500J dla podstawowej ochrony sprzętu RTV,

• lepiej: powyżej 1000J dla komputerów, konsol i drogiej elektroniki.

• Napięcie zaciskowe (clamping voltage)
  To napięcie, przy którym listwa zaczyna aktywnie ograniczać przepięcie.
  Im niższa wartość, tym szybciej zadziała ochrona i tym mniejsze ryzyko, że nadmiar energii dotrze do sprzętu.

• Maksymalne obciążenie (A / W)
  Podobnie jak przedłużacz, listwa ma swoje dopuszczalne obciążenie – najczęściej 10–16A. Nie wolno go przekraczać, niezależnie od tego, ile gniazd ma listwa.

Funkcje użytkowe, które warto mieć

Oprócz parametrów ochronnych przydatne są też funkcje zwiększające wygodę i bezpieczeństwo:

• Wskaźniki LED
• dioda sygnalizująca aktywną ochronę przepięciową (np. „Protection On”),
• dioda informująca o prawidłowym uziemieniu gniazdka („Grounded”).

Jeśli dioda ochrony zgaśnie, listwa nie zapewnia już ochrony i należy ją wymienić.

• Wyłącznik główny
  Pozwala jednym ruchem wyłączyć wszystkie podłączone urządzenia. To wygodne i pomaga zmniejszyć pobór mocy w trybie czuwania („standby”).

• Odpowiednia liczba gniazd
  Dobierz liczbę gniazd do swoich potrzeb, ale pamiętaj, że większa liczba miejsc do podłączenia nie oznacza większej dopuszczalnej mocy.

• Dodatkowe zabezpieczenia linii
  Niektóre listwy oferują ochronę także dla linii telefonicznych, Ethernet czy portów USB. To przydatne, jeśli masz modem, router lub inny sprzęt narażony na przepięcia z innych źródeł niż sieć 230V.

Praktyczne liczenie mocy – domowy mini audyt

Typowe moce urządzeń domowych

Zanim podłączysz cokolwiek do listwy lub przedłużacza, warto zsumować moce urządzeń, które chcesz zasilać z jednego gniazdka. Przybliżone wartości to:

• komputer stacjonarny (gamingowy): 400–800W (czasem więcej),
• monitor: 20–50W,
• telewizor: 50–200W (w zależności od rozmiaru i technologii),
• konsola do gier: 100–200W,
• ładowarka do smartfona/laptopa: 10–100W,
• czajnik elektryczny: 1500–2200W,
• odkurzacz: 800–2000W,
• żelazko: 1000–2500W.

Jeśli do jednego obwodu (np. jednego gniazdka z przedłużaczem i listwą) podłączysz komputer, monitor, telewizor i konsolę, a dodatkowo zechcesz włączyć tam czajnik, bardzo szybko przekroczysz granicę 10–16A. Wtedy zadziała bezpiecznik lub dojdzie do poważnego nagrzania przewodów.

Jak w praktyce liczyć obciążenie?

Aby w prosty sposób kontrolować obciążenie:

1. Sprawdź etykiety znamionowe urządzeń lub instrukcję – znajdziesz tam moc w W (lub prąd w A).
2. Zsumuj moce wszystkich urządzeń podłączonych do:
3. jednej listwy,
4. jednego przedłużacza,
5. w miarę możliwości całego obwodu (jeśli wiesz, które gniazdka są na tym samym bezpieczniku).
6. Porównaj sumę z maksymalnym obciążeniem:
7. gniazdka (10A lub 16A),
8. przedłużacza,
9. listwy antyprzepięciowej.

Jeśli zbliżasz się do wartości granicznej, podziel urządzenia na inne gniazdka lub obwody. To szczególnie ważne, gdy łączysz listwę z przedłużaczem – wtedy jeden błąd może przeciążyć cały zestaw.

Stare instalacje elektryczne w Polsce – szczególne ryzyko

Typowe problemy starych instalacji

W wielu starszych mieszkaniach, szczególnie w blokach z wielkiej płyty i kamienicach, instalacja elektryczna była projektowana na znacznie mniejsze obciążenia. Komputery czy potężne zestawy RTV nie wchodziły wtedy w grę. Skutkuje to kilkoma typowymi problemami:

• brak prawidłowego uziemienia w gniazdkach,
• cienkie przewody w ścianach,
• zbyt mała liczba obwodów zabezpieczonych osobnymi bezpiecznikami,
• częste „wybijanie” bezpieczników przy równoczesnym włączaniu kilku urządzeń.

Jeśli zauważasz migotanie światła przy włączaniu czajnika czy pralki lub bardzo częste wyzwalanie zabezpieczeń, to sygnał, że Twoja instalacja może pracować na granicy możliwości.

Co oznacza to dla listew i przedłużaczy?

W takich warunkach nawet najlepsza listwa antyprzepięciowa nie zrekompensuje słabości całej instalacji. Brak uziemienia oznacza, że ochrona przepięciowa nie zadziała w pełni poprawnie. Cienkie przewody w ścianach będą się przegrzewać szybciej, zwłaszcza gdy do jednego gniazdka podłączysz przedłużacz, a do niego listwę z wieloma urządzeniami.

W takich przypadkach szczególnie ważne jest:

• ograniczanie obciążenia na pojedynczy obwód,
• unikanie długich „łańcuchów” przedłużaczy i listew,
• konsultacja z wykwalifikowanym elektrykiem, który oceni stan instalacji.

Organizacja kabli i eksploatacja – porządek to też bezpieczeństwo

Jak układać kable i listwy?

Bałagan kablowy za biurkiem czy telewizorem nie jest tylko problemem estetycznym. Zbyt ciasno upakowane i poplątane przewody:

• gorzej odprowadzają ciepło,
• są bardziej narażone na mechaniczne uszkodzenia,
• utrudniają kontrolę stanu izolacji i gniazd.

Aby poprawić bezpieczeństwo:

• stosuj opaski zaciskowe i organizery kabli,
• nie załamuj przewodów pod ostrym kątem,
• nie przykrywaj listew i przedłużaczy dywanami, kocami czy meblami – ogranicza to wentylację i sprzyja przegrzewaniu.

Kiedy wymienić listwę antyprzepięciową?

Warystory w listwie ulegają stopniowemu zużyciu. Każde przepięcie, które listwa „przyjmuje na siebie”, skraca jej żywotność. Po silnym przepięciu (np. bliskie uderzenie pioruna) listwa może całkowicie utracić zdolność ochrony, choć nadal będzie przewodzić prąd.

Dlatego:

• regularnie sprawdzaj diody sygnalizacyjne na listwie,
• jeśli dioda „Protection On” zgaśnie – wymień listwę,
• nawet przy braku spektakularnych zdarzeń, producenci zalecają wymianę listw co 3–5 lat.

To niewielki koszt w porównaniu z wartością sprzętu, który ma być chroniony, oraz bezpieczeństwem domowników.

Podsumowanie: najważniejsze zasady bezpiecznego łączenia listwy z przedłużaczem

Aby korzystać z większej liczby gniazdek i skutecznej ochrony przeciwprzepięciowej, a jednocześnie nie przeciążyć instalacji, warto zapamiętać kilka kluczowych zasad:

• Listwa w pierwszej kolejności do gniazdka ściennego
  Zawsze, gdy to możliwe, podłączaj listwę antyprzepięciową bezpośrednio do gniazdka.

• Jeden solidny przedłużacz + jedna listwa
  Jeśli potrzebujesz większego zasięgu, użyj jednego przedłużacza o przekroju min. 3x1,5mm², z uziemieniem i dopiero do niego podłącz listwę.

• Zero łańcuchów przedłużaczy i listew
  Nie łącz tych urządzeń szeregowo w wielu stopniach. Jeden przedłużacz i jedna listwa to maksimum, co w praktyce powinno się stosować.

• Kontroluj łączną moc urządzeń
  Zawsze sumuj moc sprzętów podłączonych do jednego gniazdka/obwodu. Nie przekraczaj dopuszczalnych 10–16A, zarówno dla instalacji, jak i dla przedłużacza oraz listwy.

• Uziemienie jest kluczowe
  Zarówno przedłużacz, jak i listwa muszą mieć uziemienie. Bez niego ochrona przeciwprzepięciowa traci sens.

• Mocne urządzenia – zawsze osobne gniazdko
  Czajniki, żelazka, pralki, piekarniki, płyty indukcyjne i grzejniki podłączaj bezpośrednio do ściany, nie do listew i przedłużaczy.

• Regularna kontrola i wymiana listew
  Obserwuj diody na listwie, stan przewodów i gniazd. Wymieniaj listwę co kilka lat lub po zadziałaniu wskaźnika zużycia ochrony.

• Wątpliwości? Konsultacja z elektrykiem
  Jeśli Twoja instalacja jest stara, masz częste problemy z bezpiecznikami albo nie jesteś pewien poprawności połączeń, poproś o ocenę fachowca.

Stosując te zasady, wiesz już, jak prawidłowo podłączyć listwę antyprzepięciową do przedłużacza bez przeciążania instalacji. Dzięki temu zwiększasz bezpieczeństwo domowników, chronisz swoją elektronikę i ograniczasz ryzyko kosztownych awarii.
